錢橋化工機械發明公開了一種實用新型換熱器組裝平臺，包括底座、安裝軌道、殼體支撐部和檢測安裝部，安裝軌道設有若干且均平行安裝在底座上，殼體支撐部設有至少兩個，殼體支撐部設置在安裝軌道上，殼體支撐部能夠在安裝軌道上移動或者固定，殼體支撐部的兩端設有檢測安裝部，檢測安裝部設置在安裝軌道上，檢測安裝部能夠在安裝軌道上移動。本實用新型提供了一種結構合理、減輕安裝人員安裝難度、提高安裝精度、提高成品率的換熱器組裝平臺。

換熱器組裝平臺
技術領域
本實用新型涉及化工機械設備領域，更具體涉及一種換熱器組裝平臺。
背景技術
換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。在現有的技術中通常存在換熱器中的換熱管通常具有兩種材質：搪瓷管和碳化硅管。
對于碳化硅管與管板的配合通常需要對碳化硅管的兩端進形打磨，以便于碳化硅管與管板上的安裝孔配合更加精確，以便于達到更好的密封效果因此換熱器的組裝需要很高的要求。但是在現有技術中進行安裝時，需要3人共同安裝，同時因?yàn)楣馨遢^重通常達到32KG左右，工人搬運時無法始終保持一個位置，往往無法保證安裝的高低與左右的位置精度，還有殼體兩端的法蘭板為電焊加工，所以兩端面平行度存在一定誤差，所以只能通過調整墊片來調節，但這殼體較長通常達到2.5米以上，一般無法利用精確的測量手段進行檢測，所以安裝后兩端管板會導致不平行和上下左右的錯位，從而導致殼體中的碳化硅換熱管斷裂進而導致設備故障。
實用新型內容
為了解決上述問題，本實用新型的目的在于提供了一種結構合理、減輕安裝人員安裝難度、提高安裝精度、提高成品率的換熱器組裝平臺。
根據本實用新型的一個方面，提供了換熱器組裝平臺，包括底座、安裝軌道、殼體支撐部和檢測安裝部，安裝軌道設有若干且均平行安裝在底座上，殼體支撐部設有至少兩個，殼體支撐部設置在安裝軌道上，殼體支撐部能夠在安裝軌道上移動或者固定，殼體支撐部的兩端設有檢測安裝部，檢測安裝部設置在安裝軌道上，檢測安裝部能夠在安裝軌道上移動。
在一些實施方式中，安裝軌道為直線導軌。
在一些實施方式中，殼體支撐部包括第一滑板、第一滑塊、支撐滾輪、鍵條、角板和鎖緊機構，第一滑塊套設在安裝軌道上，第一滑塊上固定安裝第一滑板的底部，第一滑板的頂部對稱設有兩個角板，角板上設有支撐滾輪，角板上延伸出鍵條，鍵條上設有鎖緊機構，鎖緊機構限定支撐滾輪的轉動。
在一些實施方式中，檢測安裝部包括第二滑板、第二滑塊、第一移動部、抬升部、第一支撐塊、第二支撐塊、第二移動部、高度尺安裝板、高度尺和驅動部，第二滑塊套設在安裝軌道上，第二滑塊上固定安裝第二滑板的底部，第二滑板上設有與安裝導軌垂直第一移動部，第二移動部與第一移動部平行設置，第一支撐塊和第二支撐塊設置在第一移動部上，第一支撐塊和第二支撐塊之間設有固定連桿，第一支撐塊的底部設有抬升部，高度尺安裝板設在第二移動部，高度尺可拆卸安裝在高度尺安裝板上，驅動部安裝在第二滑板的側邊且驅動第二滑板在安裝導軌上往復移動。
在一些實施方式中，第一移動部包括第一線軌和第三滑塊，第三滑塊套設在第一線規上，抬升部和第二支撐塊均安裝在第三滑塊上。
在一些實施方式中，抬升部包括高低手輪和抬升機構，高低手輪驅動抬升機構升降。
在一些實施方式中，第二移動部包括第二線軌和第四滑塊，第四滑塊套設在第二線軌上，高度尺安裝板固定在第四滑塊上。
在一些實施方式中，驅動部包括齒條、齒輪和滑板手輪，齒條設置底座上且與安裝導軌平行設置，滑板手輪設置在第二滑板上，滑板手輪連接齒輪，齒輪與齒條嚙合，滑板手輪驅動第二滑板在安裝導軌上往復移動。

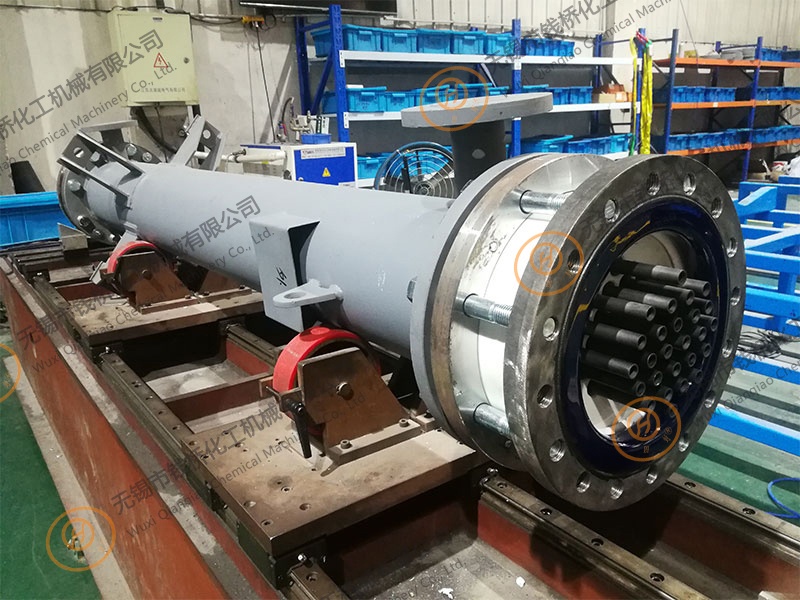

本實用新型通過殼體支撐部支撐需要組裝的換熱器的殼體并且限定殼體的位置；通過檢測安裝部來檢測殼體端部法蘭的位置，并且能夠調整管板上下左右的位置，使管板與殼體法蘭的中心一致，進而保證安裝精度，提高成品率。
附圖說明

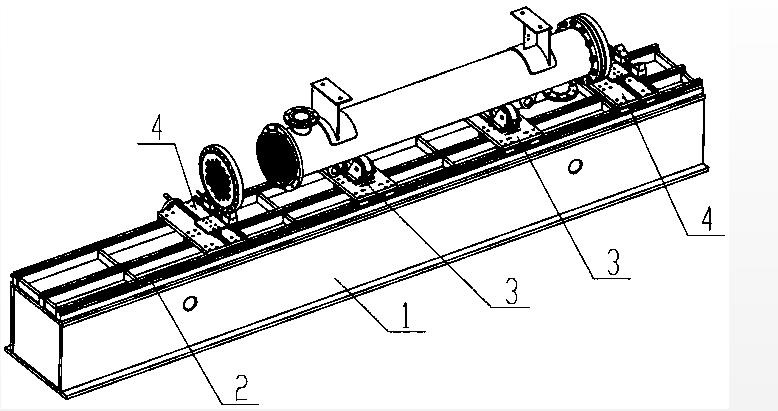

圖1是本實用新型換熱器組裝平臺的結構示意圖；
