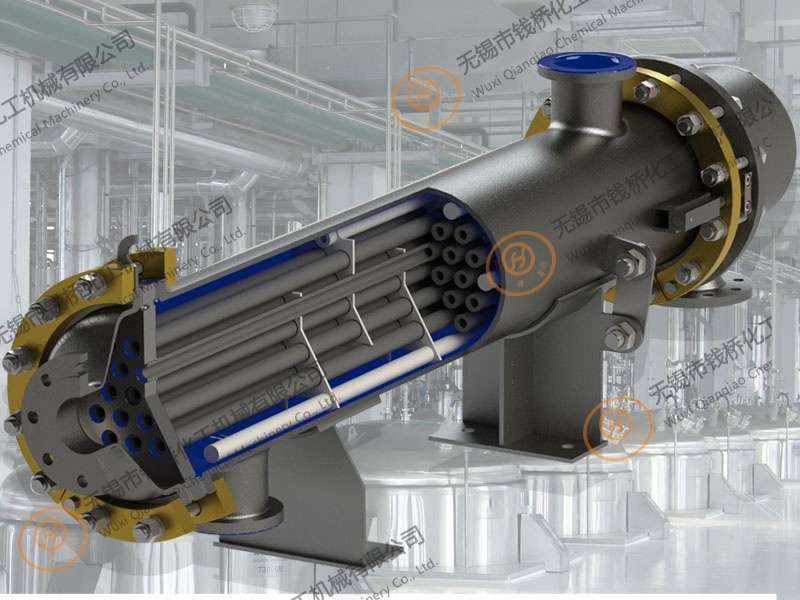

HG/T 5633-2019列管式碳化硅換熱器原材料
5.1 碳化硅換熱器管
5.1.1碳化硅換熱管的外表面應光滑、致密,沒有殘缺,明顯變形,劃傷、起皮等缺陷。
5.1.2碳化硅換熱管密封段的圓度應符合JC/T 2212的規定。
5.1.3選擇外徑為14mm、 19mm兩種規格碳化硅管為換熱管,換熱管密封段外徑尺寸應為±0.3 mm。采用準確度為0.02mm的游標卡尺進行測量,在換熱管密封管同一截面對稱測量換熱管外徑尺寸四次。四次測量值與換熱管外徑的最大差值為該截面外徑的尺寸偏差,在密封 用同樣的方法測量三次,最大值為最終檢測結果。
5.1.4 碳化硅換熱器管的直線度公差以及檢測方法應符合JC/T 2212的要求
5.1.5 碳化硅換熱管的長度選擇1000 mm、1 500 mm、2 000 mm、2 500 mm、3 000 mm五種規格,換熱管的長度偏差應不大于土2mm。
5.1.6 碳化硅換熱管表面粗糙度Ra≤0.8 μm,應按GB/T 10610的規定進行檢測。
5.1.7 碳化硅換熱管中游高硅的含量應不大于0.1%,應按GB/T 3045規定的方法進行檢測。
5.1.8 除以上要求外,碳化硅換熱管的質量還應滿足JC/T 2212的要求。
5.2 鋼制部件材料選用應符合GB/T 150.2和NB/T 47003.1的要求。
5.3 搪玻璃件材料應滿足GB 25025的要求。
5.4 聚四氟乙烯襯里材料應符合GB/T 26501的要求。
